Pískový filtr řady ZIF

Použití

Plastový zemní filtr řady ZIF slouží jako druhý stupeň čištění odpadních vod, který je zařazen za tří-komorovým septikem SEV. Filtr je navržen dle ČSN 756402, s účinností dle ČSN EN 12 566-1 85 až 95%.

Popis zařízení

Filtr se skládá z plastové nádoby, drenáží a filtrační náplní. Předčištěná voda vtéká do přívodní perforované trubky KG a protéká do filtrační vrstvy, kde probíhá proces dočištění. Poté je odváděna svodovým potrubím do vodoteče, zasakování nebo dešťové kanalizace. Sběrné potrubí je opatřeno odvětrávacím komínkem vyvedeným 0,5 m nad terén. Výškový rozdíl nátoku a odtoku je obvykle 0,5 - 1,2 m.

Popis náplně

Filtrační lože zemního filtru musí být z tříděného stálého materiálu o průměru zrna 4 - 8mm, výška vrstvy vychází přibližně 0,6 - 1m. Rozvodné potrubí musí být uloženo ve štěrkovém obsypu. Zrnitost frakce náplně kolem potrubí 16 - 22.

Fyzikální vlastnosti jsou stanoveny dle:

• filtračního materiálu dle ČSN 721154 a ČSN 721176
• nasákavosti dle ČSN 721155
• trvanlivosti a mrazuvzdornosti dle ČSN 721156

Provoz zařízení

Zemní filtr nevyžaduje obsluhu ani přívod energie. Pouze je nezbytné udržovat řádně průchodné odvětrání větrací hlavicí a předepsaným způsobem užívat 1. stupeň čištění (septik), aby se zabránilo nadměrnému zatížení a zanášení náplně.

Je zakázáno do filtru přivádět jiné odpadní vody, zejména z okapů, tuky či ropné látky.

Kvalita vyčištěné vody

Kvalita vyčištěné vody na odtoku sestavy septik - filtr je srovnatelná s hodnotami aktivačních čistíren odpadních vod.

BSK 8 – 25 mg/L
NL 8 – 25 mg/L
CHSK cr 20 – 80 mg/L

Skutečné hodnoty znečištění jsou odvislé od zatížení a dodržování provozního řádu.

Výhody zemního filtru ZIF

• jednoduchá konstrukce a rychlá montáž
• nízká cena
• bez-obslužný provoz
• žádné pohybující ani elektrické součásti vyžadující údržbu
• životnost při technologickém postupu minimálně 20 let
• zařízení pro různé nárokové zatížení chaty – rekreačního objektu

Instalace zařízení

Plastová vana filtru se osadí na podkladní desku z betonu o tloušťce cca 15 cm, vyztuženého kari sítí. Vnitřek vany se vyplní předepsanými štěrky a písky, za současného obsypávání, tříděnou hutněnou zeminou. Odvětrávací komínek nutno vytáhnout cca 50 cm nad úroveň terénu. Nejvyšší vrstva obsypu filtru se vytvaruje do zaoblené stříšky a překryje geotextilií a následně fólii tak, aby srážkové vody stékaly mimo obsah filtru do okolního terénu.

V ceně filtru je obsaženo

• vodotěsný plastový box odpovídajících rozměrů
• rozvodové, sběrné a odvětrávací potrubí
• folie, geotextilie
• provozní řád, protokol o zkoušce vodotěsnosti, technické osvědčení výrobku

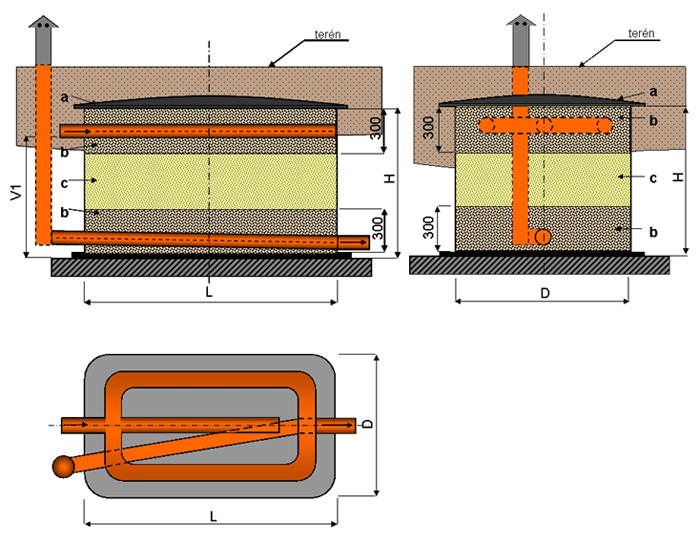

Technické údaje

Rozměry zemního filtru uvedené v tabulce jsou podle údajů stanovené FI HYDROPROJEKT a. s. a VÚT PRAHA.

Hydrotechnický výpočet

Celková plocha - A = n.q.k /h

n - počet připojených osob
q - specifická spotřeba vody = 0,15m3/ osoba/ den
k - součinitel místních podmínek (1 - 1,3)
h - teoretická denní nápustná výška = 0,20m

Tabulky

Přeprava

Během přepravy je nutno kotvit nádrž za kotvící místa a zabránit případnému uvolnění nákladu při převozu. POZOR: V zimní období a při poklesu teploty pod 5 °C začíná materiál křehnout a skelnatět. Důležitá zvýšená opatrnost při jakékoli manipulaci.

Záruka

Výrobce poskytuje záruku 24 měsíců ode dne prodeje, pokud jsou dodrženy montážní předpisy a technicko-dodací podmínky pro usazování pískových filtrů. Záruka se nevztahuje na závady vzniklé nevhodnou manipulací a montáží. Opravy výrobku v záruční i pozáruční době zajišťuje výrobce.

Doporučené upozornění

Je důležité nenarušovat doporučené velikosti septiku a filtru. Velikost závisí na počtu EO. Pro objekty s občasným provozem (rekreační objekty, apod.), lze použít velikost filtru o stupeň nižší. U objektů s větším jídelním provozem je nutné zařadit na kuchyňské větvi kanalizace lapač tuku.

Cert. by TÜV STO evid.č. 00.451.822/09/02/01/0

Příkladný návrh – zemní filtr ZIF
